Sprzedaż hurtowa OEM/ODM WDL-011-xx-x Wieniec obrotu czteropunktowy typu L

Dom / Produkt / Łożyska obrotowe / WDL-011-xx-x Wieniec obrotu czteropunktowy typu L

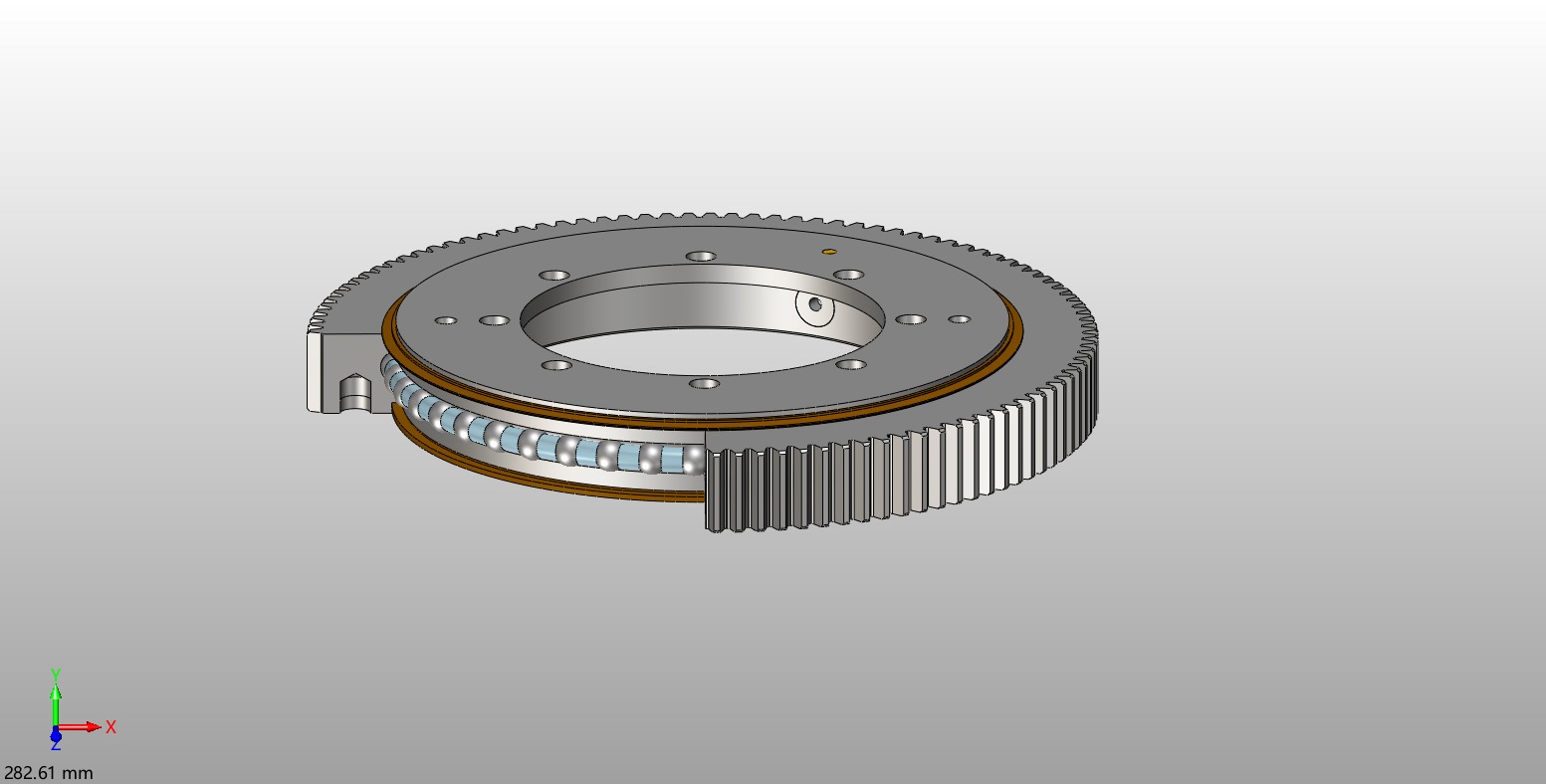

WDL-011-xx-x Wieniec obrotu czteropunktowy typu L

Obróbka cieplna bieżni łożyska obrotowego
Generalnie bieżnię łożyska obrotowego należy poddać hartowaniu indukcyjnemu. Kształt warstwy utwardzającej przedstawiono następująco:
Wskazówki dotyczące montażu łożysk obrotowych:
1. Przed montażem należy oczyścić powierzchnię odniesienia instalacji i płaszczyznę montażu wspornika, aby usunąć plamy oleju, zadziory, farbę i inne ciała obce.
2. Miękki pas z funkcją tłumienia gąsienic kulkowych (zewnętrzne oznaczenie „S” lub zatkany otwór) należy umieścić w obszarze nieobciążonym lub obszarem obciążenia jednorazowego.
3. Po podniesieniu łożyska obrotu na miejsce sprawdzić płaskość płaszczyzny mocowania za pomocą szczelinomierza. Jeśli jest szczelina, należy ją ponownie obrobić. Jeśli nie można go obrobić, można go wypełnić plastikowymi lub lokalnymi uszczelkami, aby zapobiec odkształceniu podpory po dokręceniu śruby i wpłynąć na działanie łożyska obrotowego.
4. Przed dokręceniem śruby montażowej wyreguluj luz boczny zgodnie z najwyższym punktem bicia promieniowego koła podziałowego koła zębatego (trzy zęby pomalowane na niebiesko) i po dokręceniu śruby sprawdź luz boczny na wszystkich zębatkach koronowych.
5. Dokręcanie śrub należy wykonywać symetrycznie i w sposób ciągły w kierunku 180°. Na koniec należy go raz przepuścić, aby zapewnić, że śruby na obwodzie mają taką samą siłę wstępnego dokręcania, jak pokazano na poniższym schemacie.
+86-513-80311111 / +86-15050632597
skontaktuj się z nami
Poprzedni: WDL-010-xx-x Wieniec obrotu czteropunktowy typu L Następny:WDL-013-xx-x Wieniec obrotu czteropunktowy typu L
  • Parametr
  • Wymiary
  • Uzyskaj Bezpłatną Wycenę

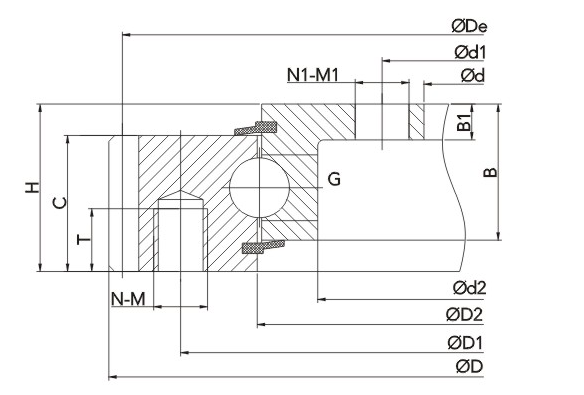

Nr łożyska WyMiar (mm) Waga (kg) Nr ref. NIE.
D d1 d2 D D1 D2 H C B B1 N-M N1-M1 T De m Z km G
WDL-011-0311-01 204 232 269 404 355 315.5 56 44 44 12 10-M12 12-Φ18 20 395 5 79 0.5 4-M8*1 23 91-20 0311/1-07102
WDL-011-0311-02 205 H8 232 269 404 355 317 H8 56 44 44 12 10-M12 12-Φ18 20 395 5 79 0.5 4-M8*1 23 91-20 0311/1-07103
WDL-011-0411-01 304 332 368 505 455 412.2 56 46 46 12 10-M12 12-18 20 495 5 99 0 4-M8*1 32 21-0411-01
WDL-011-0411-02 304 332 369 504 455 415.5 56 44 44 12 10-M12 12-18 20 495 5 99 0.5 4-M8* 30 91-20 0411/1-07 112
WDL-011-0411-03 305 H8 332 369 504 455 417 H8 56 44 44 12 10-M12 12-Φ18 20 495 5 99 0.5 4-M8*1 30 91-20 0411/1-07 113
WDL-011-0414-01 304 332 375 504 455 415.5 56 46 46 12 10-M12 12-Φ18 20 495 5 99 0.5 4-M8*1 29 FEG 505 20 00 CC LM
WDL-011-0541-01 434 462 498 640 585 542.5 56 46 46 12 14-M12 14-Φ18 20 630 6 105 1 4-M8*1 43 21-0541-01
WDL-011-0541-02 434 462 499 640.8 585 545.5 56 44 44 12 14-M12 14-Φ18 20 630 6 105 0.6 4-M8*1 42 91-20 0541/1-07 122
WDL-011-0541-03 435 H8 462 499 640.8 585 547 H8 56 44 44 12 14-M12 14-Φ18 20 630 6 105 0.6 4-M8*1 42 91-20 0541/1-07 123
WDL-011-0544-01 434 462 505 640.8 585 545.5 56 46 46 12 14-M12 14-Φ18 20 630 6 105 0.6 4-M8*1 40 FEG 505 20 00 CC LM
WDL-011-0641-01 534 562 598 742 685 642 56 46 46 12 16-M12 16-Φ18 20 732 6 122 1 4-M8*1 52 21-0641-01
WDL-011-0641-02 534 562 599 742.8 685 645.5 56 44 44 12 16-M12 16-Φ18 20 732 6 122 0.6 4-M8* 53 91-20 0641/1-07 132
WDL-011-0641-03 535 H8 562 599 742.8 685 647 H8 56 44 44 12 16-M12 16-Φ18 20 732 6 122 0.6 4-M8* 53 91-20 0641/1-07 133
WDL-011-0644-01 534 562 602 742.8 685 645.5 56 46 46 12 16-M12 16-18 20 732 6 122 0.6 4-M8*1 47 FEG 750 20 00 CC LM
WDL-011-0741-01 634 662 698 840 785 743 56 46 46 12 18-M12 16-Φ18 20 828 6 138 0 4-M8*1 58 21-0741-01
WDL-011-0741-02 634 662 699 838.8 785 745.5 56 44 44 12 18-M12 16-Φ18 20 828 6 138 0.6 4-M8*1 56 91-20 0741/1-07 142
WDL-011-0741-03 635 H8 662 699 838.8 785 747 H8 56 44 44 12 18-M12 16-18 20 828 6 138 0.6 4-M8*1 56 91-20 0741/1-07 143
WDL-011-0744-01 634 662 705 838.8 785 745.5 56 46 46 12 18-M12 16-Φ18 20 828 6 138 0.6 4-M8*1 53 FEG 850 20 00 CC LM
WDL-011-0841-01 734 762 798 950 885 842 56 46 46 12 18-M12 18-Φ18 20 936 8 117 1 4-M8*1 70 21-0841-01
WDL-011-0841-02 734 762 799 950.4 885 845.5 56 44 44 12 18-M12 18-Φ18 20 936 8 117 0.8 4-M8*1 68 91-20 0841/1-07 152
WDL-011-0841-03 735 H8 762 799 950.4 885 847 H8 56 44 44 12 18-M12 18-Φ18 20 936 8 117 0.8 4-M8*1 68 91-20 0841/1-07 153
WDL-011-0844-01 734 762 805 950.4 885 845.5 56 46 46 12 18-M12 18-Φ18 20 936 8 117 0.8 4-M8*1 64 FEG 950 20 00 CC LM
WDL-011-0941-01 834 862 898 1046 985 943 56 46 46 12 20-M12 20-Φ18 20 1032 8 129 1 4-M8*1 79 21-0941-01
WDL-011-0941-02 834 862 899 1046.4 985 945.5 56 44 44 12 20-M12 20-Φ18 20 1032 8 129 0.8 4-M8*1 75 91-20 0941/1-07 162
WDL-011-0941-03 835 H8 862 899 1046.4 985 947 H8 56 44 44 12 20-M12 20-Φ18 20 1032 8 129 0.8 4-M8*1 75 91-20 0941/1-07 163
WDL-011-0955-01 805 845 893 1096.2 1016 955 90 71 71 21 30-M20 30-Φ22 40 1080 9 120 0.9 6-M8*1 165 91-32 0955/1-06115
WDL-011-0955-02 805 845 893 1098 1016 955 90 71 71 21 30-M20 30-Φ22 40 1080 9 120 0 6-M10*1 165 EG 1100 32 00 CC LM
WDL-011-1055-01 905 945 993 1198 1116 1055 90 71 71 21 30-M20 30-Φ22 40 1180 10 118 1 6-M8*1 183 91-32 1055/1-06 125
WDL-011-1055-02 905 945 993 1200 1116 1055 90 71 71 21 30-M20 30-Φ22 40 1180 10 118 0 6-M10*1 183 FEG 1200 32 00 CC LM
WDL-011-1091-01 984 1012 1048 1198 1135 1094 56 46 46 12 22-M12 20-Φ18 20 1184 8 148 1 4-M8*1 93 21-1091-01
WDL-011-1091-02 984 1012 1049 1198.4 1135 1095.5 56 44 44 12 22-M12 20-Φ18 20 1184 8 148 0.8 4-M8*1 87 91-20 1091/1-07 172
WDL-011-1091-03 985 H8 1012 1049 1198.4 1135 1097 H8 56 44 44 12 22-M12 20-Φ18 20 1184 8 148 0.8 4-M8*1 87 91-20 1091/1-07 173
WDL-011-1094-01 984 1012 1055 1198.4 1135 1095.5 56 46 46 12 22-M12 20-Φ18 20 1184 8 148 1 4-M8*1 86 FEG 1200 20 00 CC LM
WDL-011-1155-01 1005 1045 1093 1298 1216 1155 90 71 71 21 36-M20 36-Φ22 40 1280 10 128 1 6-M8*1 200 91-32 1155/1-06135
WDL-011-1155-02 1005 1045 1093 1300 1216 1155 90 71 71 21 36-M20 36-Φ22 40 1280 10 128 0 6-M10*1 200 FEG 1300 32 00 CC LM
WDL-011-1255-01 1105 1145 1193 1398 1316 1255 90 71 71 21 42-M20 42-Φ22 40 1380 10 138 1 6-M8*1 216 91-32 1255/1-06145
WDL-011-1255-02 1105 1145 1193 1400 1316 1255 90 71 71 21 42-M20 42-Φ22 40 1380 10 138 0 6-M10*1 216 FEG 1400 32 00 CC LM
WDL-011-1355-01 1205 1245 1293 1498 1416 1355 90 71 71 21 42-M20 42-Φ22 40 1480 10 148 1 6-M8*1 234 91-32 1355/1-06155

WDL-011-1355-02

1205 1245 1293 1500 1416 1355 90 71 71 21 42-M20 42-Φ22 40 1480 10 148 1 6-M10*1 234 FEG 1500 32 00 CC LM
